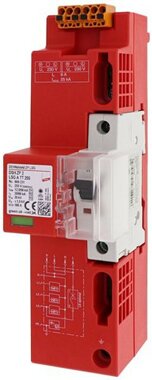

Dehn DSH ZP 2 LSG A TT 255 Kombi-Ableiter Typ
Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung; zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.
- Netzform DC: nein
- Netzform IT: nein
- Netzform TN: nein
- Netzform TN-C: nein
- Netzform TN-C-S: nein
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform sonstige: nein
- Polzahl: 4
- Blitzstoßstrom (10/350 µs): 50kA
- Höchste Dauerspannung AC: 255V
- Nennspannung AC: 230V
- Schutzpegel L-N: 1,5kV
- Schutzpegel N-PE: 1,5kV
- Folgestromlöschfähigkeit: 25kA
- Spezifische Energie (W/R): 39,06kJ/Ohm
- Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160A
- Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160A
- Montageart: Sammelschiene
- Baugröße: 3 TE
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35mm²
- Max. Leiterquerschnitt flexibel (feindrähtig): 25mm²
- Fernsignalisierung: nein
- Signalisierung am Gerät: optisch
- Prüfklasse: Typ 1 und 2 und 3
- Integrierte Vorsicherung: nein
- Energetisch koordinierte Schutzwirkung zum Endgerät: ja
- Spannungsschaltende Funkenstreckentechnologie: ja
- Überstromgeschützter Spannungsabgriff: ja
- Schutzart (IP): IP30
Suchbegriffe: Stromversorgung, Typ 1, Unterer Anschlussraum, VPU ZP I 3+1 300/7,5, Verteiler, ZP, ZPAC1-8VG-31-275, Zählerplatz, Zählerverteiler, Überspannungsschutz
Hersteller:
DEHN SE + Co.KG., Hans-Dehn-Straße 1, 92318, NEUMARKT/OPF., DE, www.dehn-international.com, info@dehn.de
