Details zu

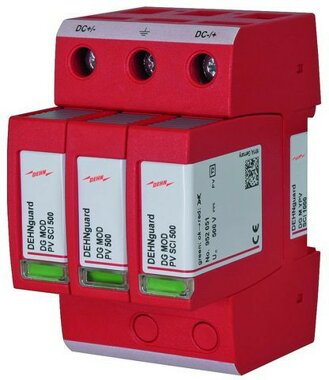

DEHNguard DG M YPV SCI 1000
DEHNguard® M YPV SCI 1000 (FM) mehrpoliger, modularer Überspannungs-Ableiter mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen, verdrahtungsfertige, modulare Kompletteinheit für Photovoltaik-Anlagen, bestehend aus Basisteil und gesteckten Schutzmodulen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip), bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, sicherer, lichtbogenfreier Schutzmodulwechsel durch integrierte Gleichstrom-Sicherung, geprüft nach prEN 50539-11, einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712, als FM-Variante mit Fernmeldekontakt für Überwachungseinrichtungen (potentialfreier Wechsler)
- Netzform DC: ja
- Netzform IT: nein
- Netzform TN: nein
- Netzform TN-C: nein
- Netzform TN-C-S: nein
- Netzform TN-S: nein
- Netzform TT: nein
- Netzform sonstige: nein
- Anzahl der Leiter (ohne Erde): 2
- Nennableitstoßstrom (8/20): 12,5kA
- Max. Ableitstoßstrom (8/20): 25kA
- Max. PV-Spannung: 1.000V
- Schutzpegel: 4kV
- Kurzschlussfestigkeit (Isccr): 10kA
- Integrierter Kurzschlussschutz: nein
- Integrierte Vorsicherung: nein
- Leckstromfrei: nein
- Montageart: Hutschiene TH35
- Baugröße: 3 TE
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35mm²
- Max. Leiterquerschnitt flexibel (feindrähtig): 25mm²
- Mit Fernmeldekontakt: nein
- Signalisierung am Gerät: optisch
- Prüfklasse Typ 2: ja
- Schutzart (IP): IP20
Suchbegriffe: Überspannungsableiter, Energietechnik, Hutschiene, Mittelschutz, Photovoltaik, Typ 2-Ableiter, Varistor, Überspannungs-Ableiter, Überspannungs-Ableiter ? Typ 2 für Photovoltaik
