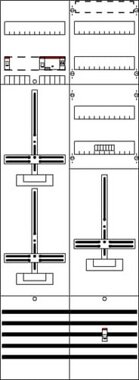

Striebel & John DF29S 02 Zählerfeld 9RE 2Z1S+V2 Zählerkr.
Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100
- Mit Verdrahtung: ja
- Ausführung: 2-stöckig
- Anzahl der Zählerplätze: 2
- Anzahl der TSG-Plätze: 1
- Unterer Anschlussraum: mit Sammelschiene 5-polig
- Hauptschalter-Bemessungsstrom: 63A
- Anzahl der Verteilerreihen: 2
- Breite: 500mm
- Höhe: 1.350mm
- Breite in Teilungseinheiten: 24
- Ausführung Deckel: geschlossen mit Vorprägung
- Anschlussraum: 300mm
- Mit Montageplatte: nein
- Farbe: grau
- RAL-Nummer: 7.035
- Schutzart (IP): IP2XC
