Details zu

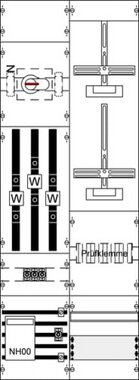

Striebel & John KA4224Z Mess-u.Wandlerfeld kpl.H5/B2
Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 160 A, Abmessungen in mm (H x B x T): 1350 x 500 x 160, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Zwischenklemmbereich nach TAB A.5 im Zugang verdrahtet, Spannungspfad Sicherungssockel D01/3-polig plombierbar, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH00/160A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 160 A / 3-polig (10-70qmm), Primärverdrahtung 70 qmm, N+PE Anschluss N+PE 95qmm, Hinweis: Wandleranlagen sind in einem separaten Gehäuse einzubauen. Für Energieversorgung Cottbus sind Schränke mit IP54 erforderlich, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
- Mit Verdrahtung: ja
- Ausführung: 2-stöckig
- Anzahl der Zählerplätze: 1
- Anzahl der TSG-Plätze: 1
- Unterer Anschlussraum: mit Sammelschiene 5-polig
- Hauptschalter-Bemessungsstrom: 128A
- Anzahl der Verteilerreihen: 0
- Breite: 500mm
- Höhe: 1.350mm
- Breite in Teilungseinheiten: 24
- Ausführung Deckel: geschlossen mit Vorprägung
- Anschlussraum: 300mm
- Mit Montageplatte: nein
- Farbe: grau
- RAL-Nummer: 7.035
- Schutzart (IP): IP2XC
Suchbegriffe: Mess - und Wandlerfelder, Wandlerfeld
